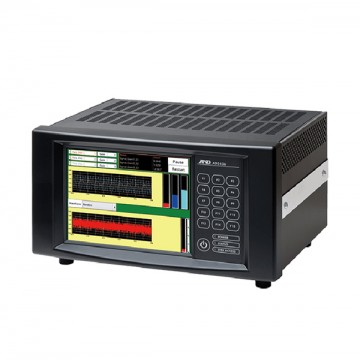

硬件在环（硬件）

规格

Intel Core i7-610E 2.53Ghz CPU

Real Time Linux Operating System

Many different I/O boards to choose from

AD5430-01 Universal A/D with 16 channels

AD5430-02A Universal D/A with 8 channels

AD5430-03 Digital I/O with 32 insulated photo coupler inputs and 32 insulated open collector outputs

AD5430-07 Thermocouple input (K, T, J)

AD5430-11 Six-axis motor control with encoder Input

AD5430-12A Timing detection board

AD5430-13 PWM I/O

AD5430-17 In-vehicle network

AD5430-18 Vehicle PWM

AD5430-20 100kHz, 8-channel A/D

AD5430-71 AUD Interface

Real-Time Communication protocols

Serial Communications RS232, RS422, RS485

CAN, K-Line, LIN Communications

EtherCAT Master

TCP/IP, MODBUS, UDP

Fiber Communications

应用场景

硬件在环系统

道路负载模拟和驾驶员模拟

用于发动机在环车辆仿真的测试单元，测功机控制

用于动力总成和底盘开发的 ECU 旁路和全通快速控制原型

混合动力汽车电机控制开发

变速箱 ECU 开发

ABS液压系统耐久性测试

车身电子线路故障模拟与控制

机器人和伺服电机控制

下线发动机质量检查

车载数据测量（“飞行记录”）

车轮扭矩测量
